Princip tepelného čerpadla: Jak oklamat fyziku a ukrást teplo z mrazu
Termodynamika pro každého: Proč teplo teče z kopce
Než začneme montovat trubky, musíme si připomenout jedno naprosto základní pravidlo vesmíru. Už jsem ho podrobně rozebíral v článku o entropii a chladnoucí kávě. Teplo má jednu zásadní vlastnost – vždycky a za všech okolností proudí z teplejšího místa na chladnější. Nikdy ne naopak. Horká káva předá teplo vzduchu v kuchyni, ale vzduch z kuchyně vám kávu sám od sebe nikdy neohřeje.
Představte si teplo jako vodu tekoucí z kopce dolů. Jde to samo. Ale tepelné čerpadlo má za úkol vzít to málo tepla, které je venku v mrazu, a "natlačit" ho do teplého domu. Musí tedy donutit vodu (teplo) téct do kopce. K tomu, aby to dokázalo, potřebuje udělat chemický a fyzikální trik. A také potřebuje trochu té elektrické energie, kterou si můžeme představit jako čerpadlo, co tu vodu do kopce žene.
Chladicí médium: Kouzelná tekutina a její dvě zbraně
Tím hlavním hrdinou celého stroje není kompresor ani ventilátor. Je to neustále kolující tekutina, které říkáme chladivo. Aby čerpadlo mohlo fungovat, využívá dvě geniální fyzikální vlastnosti tohoto chladiva: nízkou teplotu a změnu skupenství.
Voda se vaří (mění se v páru) při 100 °C. Ale chladivo v tepelném čerpadle má bod varu extrémně nízko – například už při -40 °C! Představte si, že je venku ošklivý mráz, třeba -10 °C. Pro vás je to zima. Ale pro tohle chladivo, které se vaří už při mínus čtyřiceti, je těch venkovních mínus deset doslova horká lázeň.
Když toto podchlazené kapalné chladivo pustíte do venkovní jednotky, teplo z mrazivého vzduchu do něj (podle naší staré dobré termodynamiky) ochotně přeteče. A v ten moment nastupuje druhá fyzikální zbraň – změna skupenství. Chladivo začne vřít a mění se v plyn. Zkuste si někdy uvařit vodu na sporáku; ohřát ji trvá chvíli, ale vyvařit ji na páru sebere obrovské množství energie. A přesně takto se chladivo při svém "varu" venku v mrazu doslova nasytí tepelnou energií (tzv. latentní teplo).

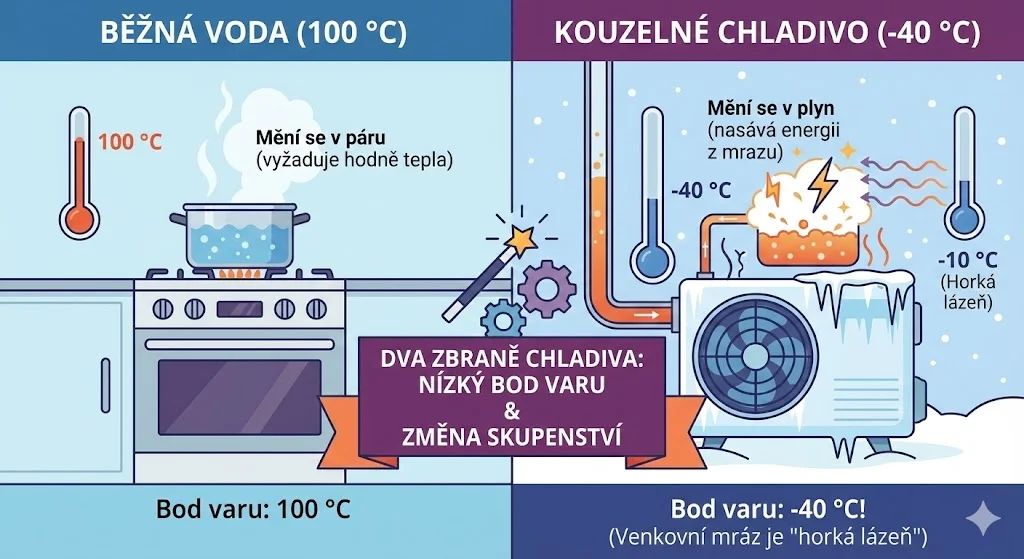

(Chladicí médium: Kouzelná tekutina a její dvě zbraně)
Infobox:
Co to v těch trubkách vlastně koluje?Možná se ptáte, co je ta kouzelná tekutina chemicky zač. Je to fascinující vývoj. Historicky se v chladicích zařízeních používaly proslulé freony – ty samé plyny, o kterých jsem psal v článku, jak jsme v 80. letech odvrátili katastrofu s ozonovou dírou. Dnes jsou freony zakázané a v čerpadlech najdete moderní syntetické F-plyny. Moje čerpadlo například využívá chladivo R-32. Ale protože i tyto plyny mají vliv na globální oteplování, současným hitem a hudbou budoucnosti je návrat k čisté přírodě. V nejmodernějších čerpadlech vám tak teplo přenáší speciálně upravený propan (R290) nebo obyčejný oxid uhličitý (CO2).
Čtyři fáze cyklu: Pingpongové míčky v kompresoru
Když jsem se nedávno díval na dvě silné měděné trubky, které mi vedou z čerpadla do domu, uvažoval jsem, pod jak šíleným tlakem to chladivo musí být. Nedalo mi to a šel jsem prozkoumat štítek na své venkovní jednotce. A tam na mě čekal takový malý "AHA moment". Moje čerpadlo je takzvaný monoblok. To znamená, že celý ten vysokotlaký fyzikální kolotoč s plynem se odehrává výhradně venku v té plechové bedně. Do mého domu už vedou jen trubky s naprosto bezpečnou a obyčejnou teplou vodou. I tak se ale musíme podívat, co přesně se v té venkovní krabici děje.
Celý proces běží pořád dokola ve čtyřech krocích:
Krok 1: Výparník (Lapač tepla)
Venkovní vzduch (třeba -5 °C) proudí přes lamelový chladič (to je to, co vidíte venku, jak se v tom točí ten velký ventilátor). Uvnitř trubek je extrémně studené kapalné chladivo. Teplo ze vzduchu ho ohřeje, ono začne vřít a stane se z něj plyn. Pozor ale, tento plyn je na dotek stále velmi studený! Jen je plný "nasáté" energie zvenčí.
Krok 2: Kompresor (Fyzikální tlačenice)
Tady do hry vstupuje kompresor poháněný elektřinou ze sítě, a právě tady se odehrává ta opravdová magie. Představte si molekuly toho studeného plynu jako pingpongové míčky, které si líně poletují v obrovské hale. Kompresor zafunguje jako pohyblivá stěna, která se proti nim obrovskou rychlostí rozjede, aby je natlačila do malého koutku.
Tím, že ta stěna do míčků narazí, fyzicky je odrazí mnohem větší rychlostí, než měly předtím. Získaly obrovskou pohybovou energii. A protože, jak víme, teplota není nic jiného než rychlost kmitání molekul, plyn se okamžitě a extrémně zahřeje. Navíc, protože je najednou natlačený na malém prostoru, atomy do sebe a do stěn trubek narážejí s neuvěřitelnou intenzitou. Z ledového plynu je rázem plyn, který má třeba 80 °C. Je to mimochodem úplně stejný fyzikální princip, který ohřívá vzduch v proudovém motoru letadla ještě předtím, než se do něj stříkne palivo.
Krok 3: Kondenzátor (Předání štafety)
Tento žhavý a stlačený plyn teď pošleme do výměníku, kolem kterého protéká vaše voda z radiátorů. Žhavý plyn předá své teplo vodě. Voda se ohřeje a jde topit do domu. Plyn tímto předáním tepla vychladne a zkapalní.
Krok 4: Expanzní ventil (Z mrazáku do mrazáku)
Máme tu teď kapalné chladivo o pokojové teplotě, které je ale pořád pod oním obrovským tlakem. Kdybychom ho poslali rovnou ven, žádné teplo v mrazu nenasaje. Musíme ho zchladit. K tomu slouží expanzní ventil, který prudce sníží tlak. Zkuste si někdy dlouho stříkat deodorant ve spreji – jak v něm klesá tlak, lahvička vám začne mrznout v ruce. Ventil udělá přesně to samé. Tlak spadne, teplota okamžitě klesne zpět na -20 °C a ledové chladivo běží ven do výparníku chytat další teplo.

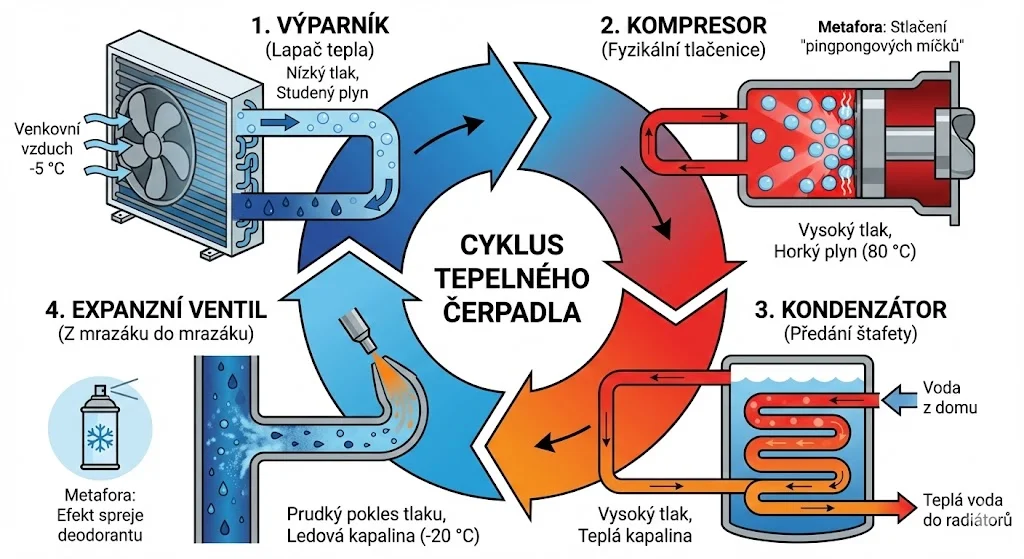

(Čtyři fáze cyklu tepelného čerpadla)
Tajemství topného faktoru (COP): Proč se to vyplatí
Když si to celé shrneme, pochopíte, proč je tepelné čerpadlo tak geniální stroj. Ono totiž nevyrábí teplo z elektřiny, jako to dělá přímotop nebo elektrokotel. Ono elektřinu používá výhradně k tomu, aby napájelo ten kompresor, který funguje jako stěhovák – bere teplo zvenku a stěhuje ho dovnitř.
Právě k tomu slouží magická zkratka COP (Topný faktor). Pokud má vaše čerpadlo COP 3, znamená to, že jste svému dodavateli zaplatili za 1 kW elektřiny (aby se točil kompresor), ale z venkovního vzduchu jste si naprosto zdarma "ukradli" další 2 kW tepla. Do domu vám tedy z výměníku natekly 3 kW tepelné energie. Je to neuvěřitelně efektivní využití fyzikálních zákonů, díky kterému už nemusím skládat uhlí.
Závěrem: Fyzika, která šetří peníze. Co na to říkáte?
Pro mě osobně je tepelné čerpadlo krásnou ukázkou toho, jak nám pochopení základních fyzikálních zákonů dokáže radikálně usnadnit každodenní život a ušetřit nemalé peníze. Není to žádná nepřístupná magie, ale chytrá věda převedená do praxe. Pokud vás zajímá, jak se celá tahle termodynamika reálně projevuje v mé peněžence a každodenním životě, určitě si přečtěte můj předchozí článek: Tepelné čerpadlo ve starém domě: Reálná spotřeba, hluk a návratnost.
Zajímalo by mě, jak se tato technologie líbí vám? Dává vám tenhle "trik" s termodynamikou a změnou tlaku smysl? A uvažujete o tepelném čerpadle jako o zdroji tepla pro svůj vlastní dům, nebo už vám třeba na zahradě podobně jako mně spokojeně hučí?
